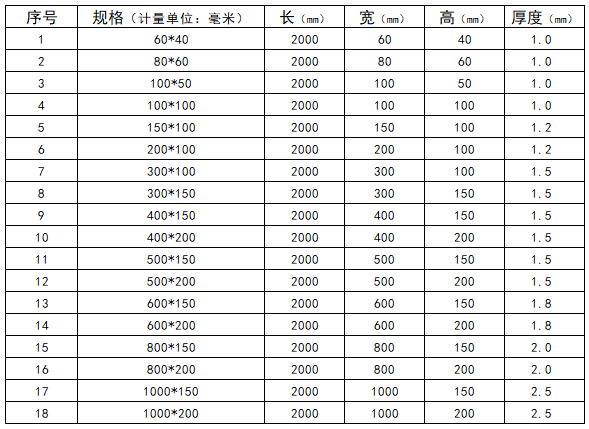

電纜橋架共包括大跨距的梯級、托盤式橋架、槽式電纜橋架、重載荷梯架、直角三通、多節三通、直角四通，以及相應型號的連接件，蓋板和支柱。

大跨距電纜橋架備有蓋板，需要配蓋板時在訂貨時說明，或按蓋板型號訂貨。

大跨距橋架表面處理分塑料噴塑、鍍鋅，或烤漆等處理。在腐蝕性環境中，可選用經過塑料噴涂處理的橋架，在一般大氣防腐環境中可選用鍍鋅處理的橋架。

1.可以避免金屬護欄在高電磁場下的電磁感應帶來的發熱、高感應電壓問題，不會對變電設備產生損壞，避免運行維護人員遭受電擊。

2.耐候性好，在濕熱狀態下不發生氧化銹蝕，不褪色，不需刷油漆保護，不用日常護理，不怕雷擊。

3.耐腐蝕，在百分之10的硫酸、百分之20的硝酸、百分之50的醋酸長期作用下不受影響。

4.耐撞擊易復原，受到物體撞擊后彈性大，能恢復到原形狀，拉伸、彎曲強度為600pa以上，抗疲勞能力約為鋼材的50倍。

托盤式電纜橋架安裝要求

1、電纜橋架作為布線工程的一個配套項目,目前尚無專門的規范指導,各生產廠家的規格形式缺乏通用性,因此,設計選型過程應根據電氣各個系統的電纜類型、數量,合理選定適用的橋架。

(1)確定方向：根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的路線。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如許利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。

(2)荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。

(3)確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。

(4)確定安裝方式：根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選擇相應的蓋板。

(5)繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。

2、如與電力電纜橋架合用時,應將電力電纜和弱電電纜各直一側,中間采用隔板分隔。

3、弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜,避免相互間的干擾
